QMX from QRP LABS
5 bands multi mod 5 watt byggsats

Fem band CW och data med en framtida möjlighet till att köra SSB efter en kommande uppdatering av firmware.
Hårdvaraumässigt är riggen redan klar i detta avseende.
Då är det dax att sätta tänderna i vad som kommit från Hans G0ULP på QRP Labs.

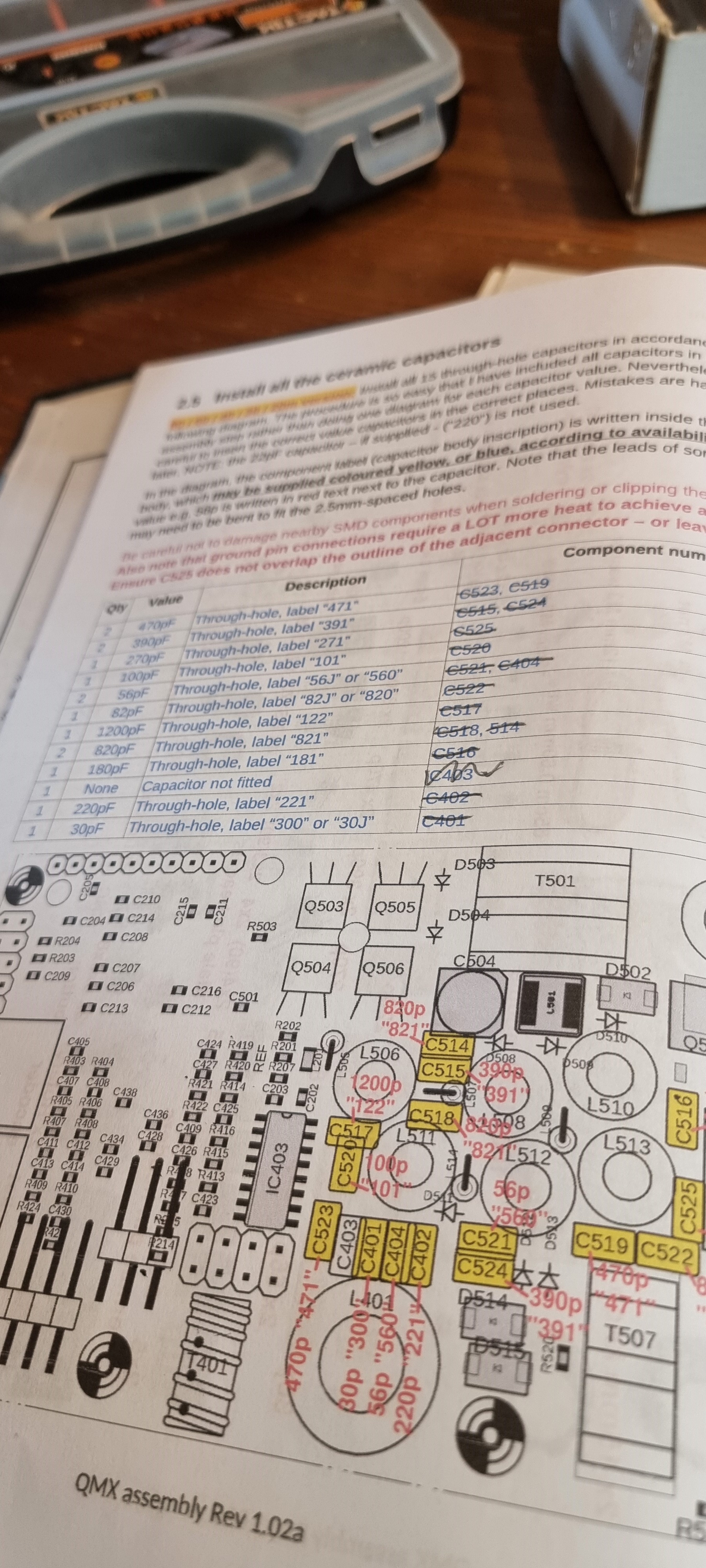

Skriva ut byggbeskrivningen är en bra början. Den är omfattande och välgjord som vanligt. Jag började med att läsa den i sin helhet, något som jag verkligen rekommenderar.
Observera även att det finns olika varianter och förslag på hur man tillverkar utgångstransformatorn.
Det var som vanligt några påsar med fint material och färdig inbyggnadslåda, allt av yppersta kvalitet.
Efter jag gått igenom innehållet såg jag att det fattades en nylonskruv 9 mm lång. efter kontakt med
QRP Labs kom den med snabbt posten.
Han använder han ett sex lagers kretskort. Detta suger värme från lödkolven så använd minst en effekt på 60W eller mera.
Steg ett. Plocka isär kretskorten

Ta isär de olika delarna på kretskortet. (PCB i fortsättningen)
Då allting är smått och ömtåligt måste man vara mycket försiktig, och det hjälper inte alltid.

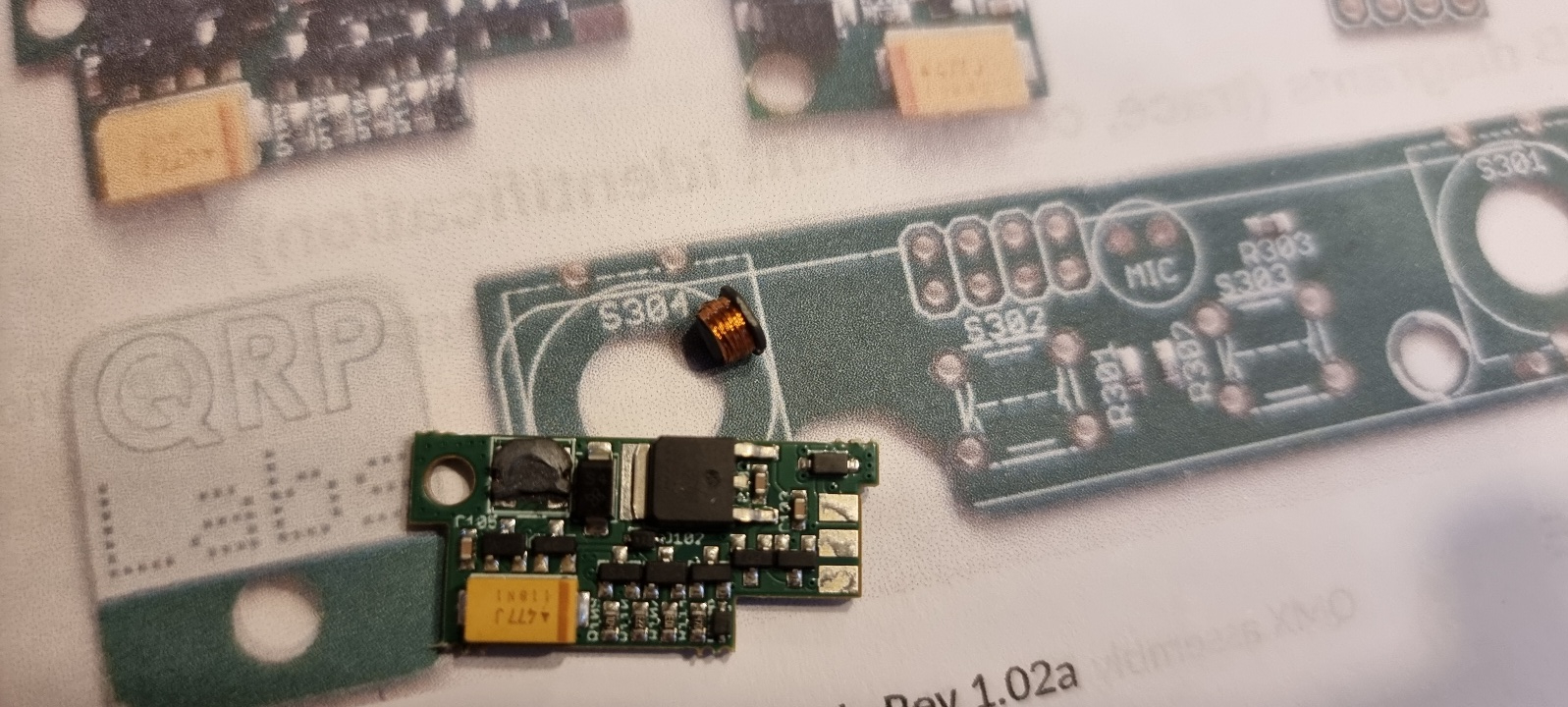

Då jag skulle lossa de små nätaggregaten från kortet så tappade jag greppet lite och slog sönder en ”stor” drossel. den är ca 5 mm i diameter och något lägre än så.

Den hade jag säkert kunna byta med mycket möda och stort besvär men, för att undvika mera problem beställde jag båda nya.
På deras hemsida finns det reservdelar till ett mycket trevliga priser.

Steg 2 Börja montera komponenter

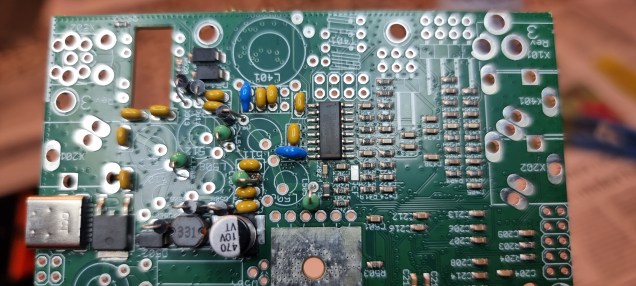

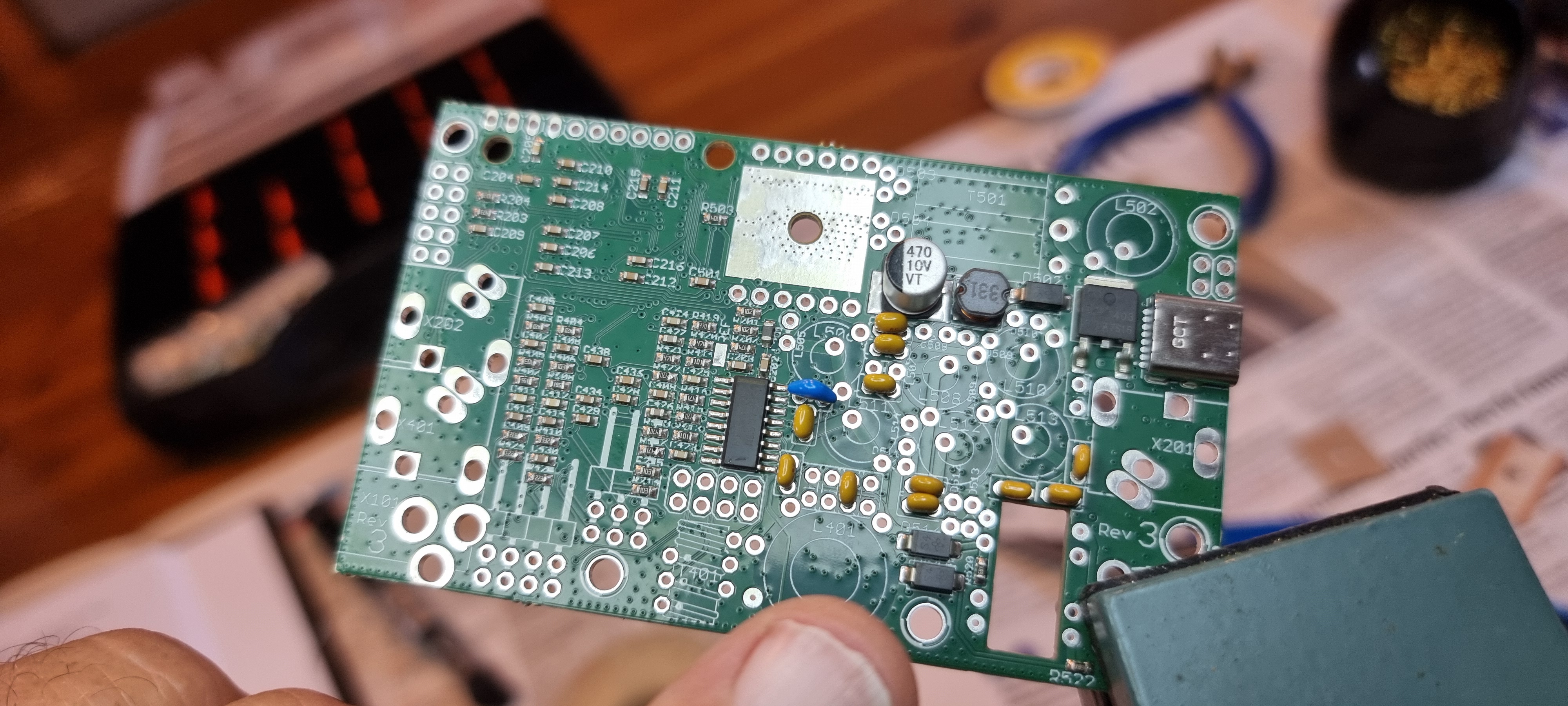

Börja med att montera kondensatorerna.
PCBn är ca. 30% mindre än den första QCX versionen så trång är det vill jag lova.
Det skall bli spännande längre fram när kortet börjar bli fullt.
Det märks också att kortet suger mera värme i vissa punkter än jag är van med.

Steg 3 montera dioderna.

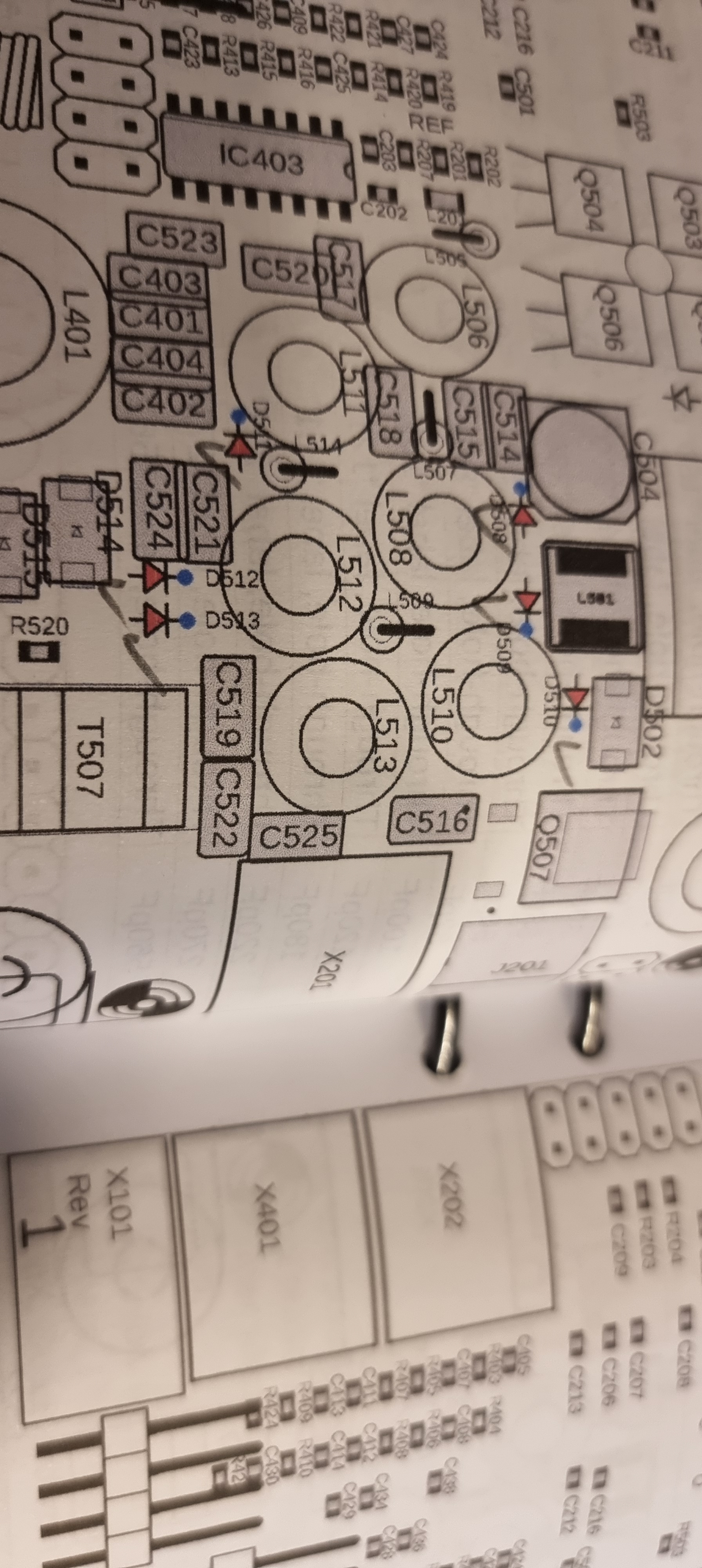

En enkel övning där dioderna monteras stående. Det är naturligtvis viktigt att hålla koll på polariteten och montageriktningen. Vid lödningen börjar det att märkas att det är mycket trångt på kortet. Det innebär att det kan vara bra att välja ordningen på lödpunkterna så att man kan klippa av ledare i en viss ordning så man inte kommer för nära de ytmonterade komponenterna med lödpennan.

Steg 4 montering av induktorer sker på samma sätt och ge akt på placerningen på kortet.

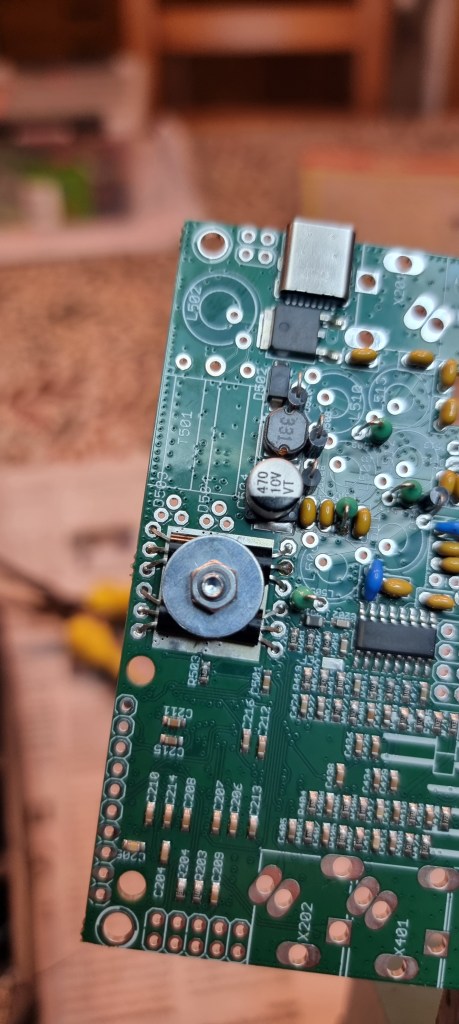

Steg 5 montering av de fyra sluttransistorerna.

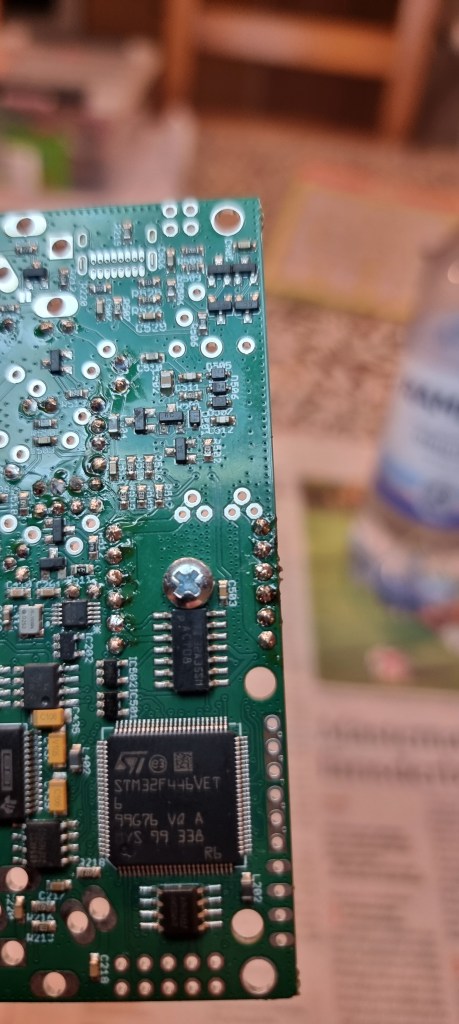

Dessa monteras med flata sidan mot kortet och hålls på plats med en M3 skruv och bricka.
Skruvskallen kommer mycket nära ICn på undersidan men det får plats utan problem.
Som alltid kontrollera lödningarna med lupp. Som ni ser på en av bilderna i föregående avsnitt har jag missat att två lödningar inte blivit bra. detta är fixat efter bilden togs.

Steg 6 är att linda sändarens sluttransformator.

Det har gjorts förändringar sedan den första versionen så läs den speciella dokumentationen om det noga.
Givet vad som stod i dokumentationen valde jag att linda den ursprungliga 3:2 varv transformatorn fför 12 volts matningsspänning.
Anledningen till det valet är att jag bygger versionen för 80 till 20 meter och de problem som den nya versionen löser verkar bara påverka 10 meters bandet. Jag var naturligtvis glad att inte behöva den mera svårtillverkade nya transformatorn.

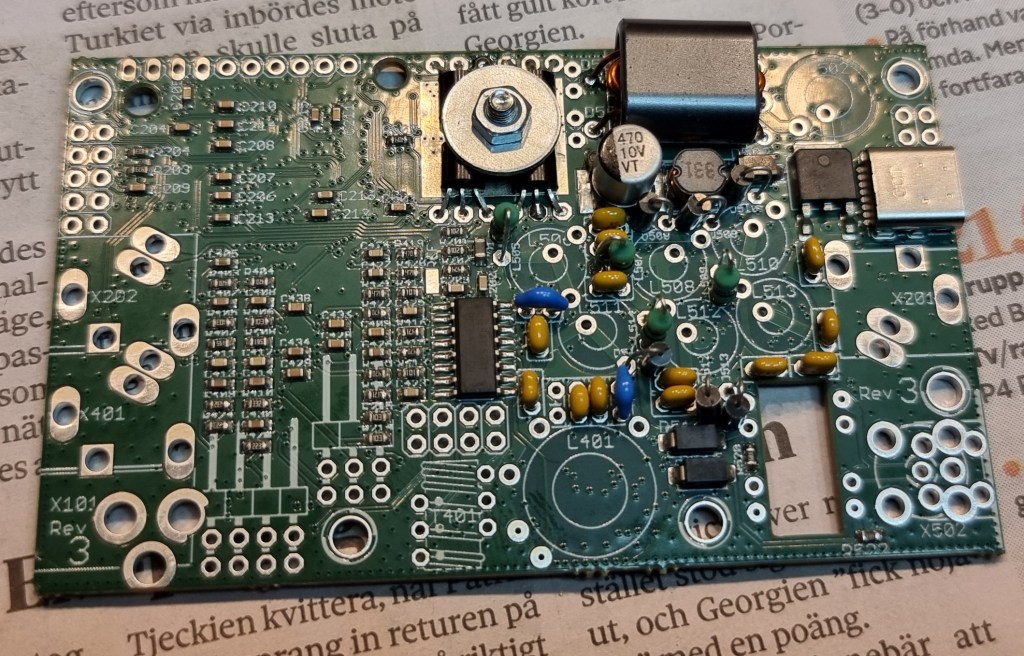

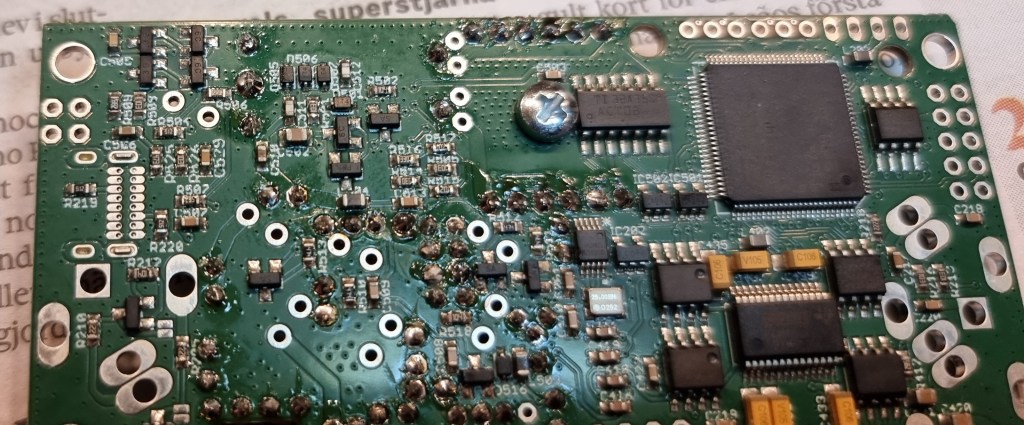

På bilderna nedan syns montaget av transformatorn från båda sidorna av kortet. Trådarna skrapade jag fria från lack med en skarp kniv och lät bli att förtenna dessa då hålen i PCBn är mycket trånga , men på detta sett var det inga problem att montera den.
Glöm inte att efter lödningen kontrollera att god kontakt finns mellan PCB och transformatorlindningarna. Att göra detta nu underlättar då det är svårt att åtgärda detta med PCB´n full av andra komponenter.

Steg 7 är att linda och montera alla toroider till bland annat lågpassfiltren

Att linda den lilla svarta ringkärnan längst ned till höger i bild vållar inga problem vare sig att linda eller montera.
Det som är att tänka på är att inte förtenna tråden för då får den inte rum i hålen på PCBn. att skrapa lacken med kniv är inget problem då tråden är 0,6mm tjock och därmed ganska stel.

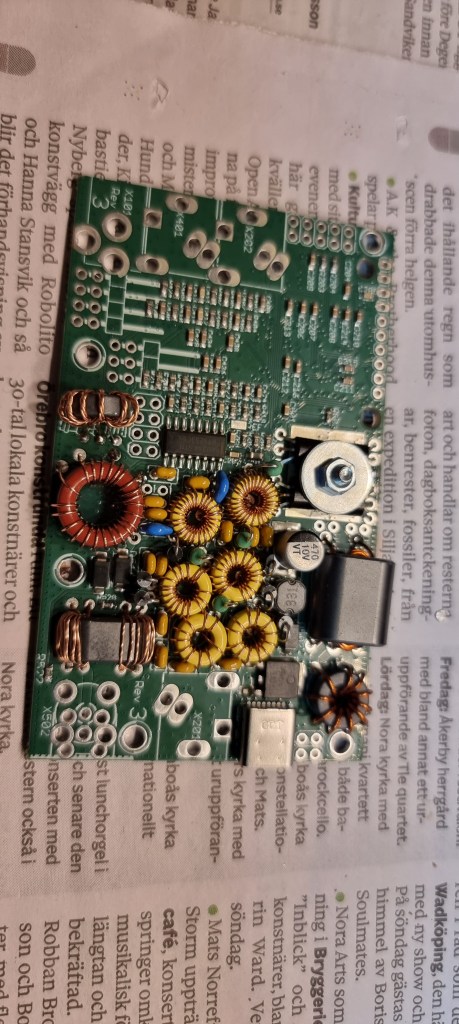

Sedan lindas och montera lågpassfiltren. De gula spolarna mitt i bilden är inget större problem, det gäller bara att räkna rätt på varven och linda dem åt rätt håll.
Gå genom kärnan uppifrån och ned linda sedan varven moturs på kärnan. detta gäller alla spolar i det här bygget.
När det gäller att avisolera / ta bort lacken på den tunna 0,3 mm tjocka tråden gör jag på följande sett. Lägg en bubbla på lödspetsen och dra tråden igenom denna så lacket bränns bort, Var noga med att efteråt med lödspetsen se till att det inte finns några tennrester och bubblor kvar då hålen i PCBt är mycket små.
Det finns många SMD komponenter nära lödställena så var MYCKET försiktig med hur du löder varje punkt. så dessa inte ramlar bort eller skadas vid montaget.

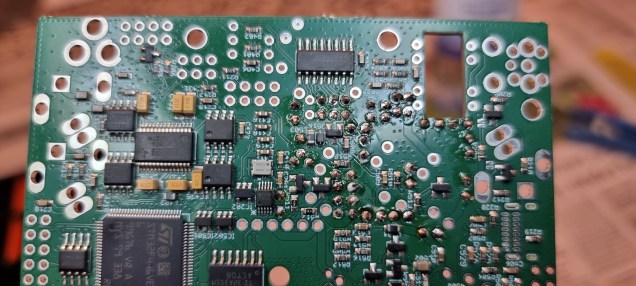

Med dessa lödningar liksom alla andra liknande är det viktigt att kontrollera lödningarna med lupp och multimeter. Det kan vara knepigt att hitta och fixa en dålig anslutning när bygget är klart. Det är mycket trångt på båda sidorna så det finns inget utrymme för fellindade spolar eller oförsiktighet med lödspetsen.

Den trifilärt lindade transformatorn som sitter till vänster på PCBn är lätt att göra. Trådarna skall tvinnas ca. 60 varv innan kärnan lindas. Var noga med att kolla så rätt lindning ansluts på rätt plats innan löd arbetet utförs.

Den tvåhålade kärnan i nederkant på vänster sida är lite pillrig att få dit men i övrigt ganska enkel att göra.
Att löda den är en helt annan sak. Det är mycket trångt och många SMD komponenter i närheten och dess utom är det så att de 0,6 mm tjocka trådarna kräver oerhört mycket värme. Jag provade först med spetsen jag använt till övriga lödningar men den bara dog. det tog lång tid att få tennet att börja smälta. Jag var tvungen att värma mycket länge med en så grov spets jag vågade använda och jag hoppas att inget har blivit skadat. Det ser bra ut när man granskar det under luppen i alla fall.
Jag har aldrig till denna dag någonsin varit med om något så svårlött.
Vidare är det viktigt att montera kärnan så att ca. 1,5 mm sticker ut på undersidan av PCBn för att få plats med kortet som skall monteras ovanför den.

Steg 8 blir montage av diverse kontakter mm

Som syns här har jag missat att få kontakten för Utgående PTT lite ur läge och det innebär lite onödigt filande på kapslingen, synd. Det är trångt och det finns inga marginaler för missar och fel i montaget.

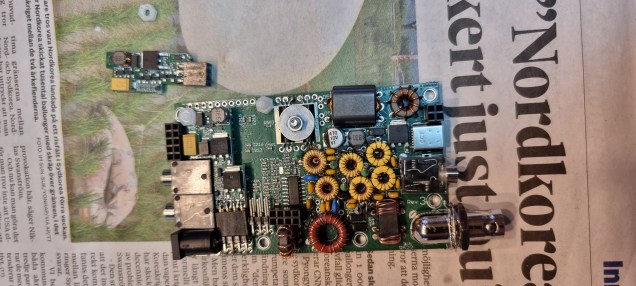

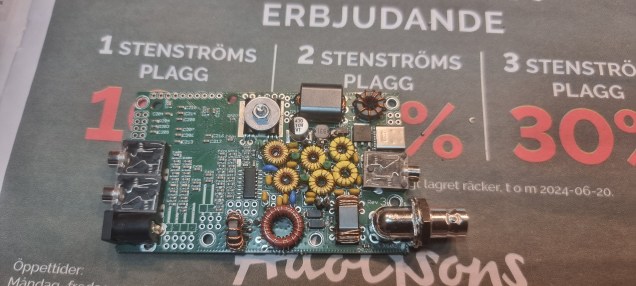

Här syns huvudkortet med samtliga kontakter monterade. Jag har även monterat ett av spänningsförsörjningskorten. Återigen var mycket noga att inte skada några av de ytmonterade komponenterna som sitter nära skruven som håller fast kortet.
Nu återstår bara att montera den andra spänningsförsörjningesenheten.
Nu är huvudkortet färdigt.
Inspektera allt med lupp då det som sagt inte finns några marginaler för fel eller lödskägg.

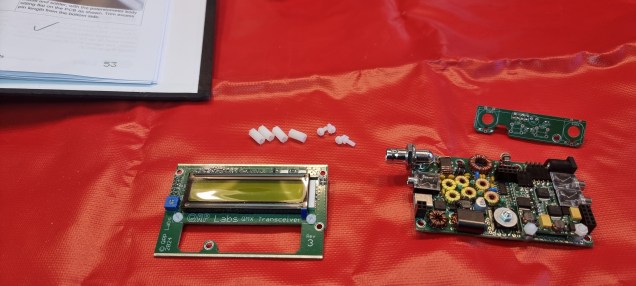

Det är lite kvar att fixa än. Montage av displayen till displaykortet är ganska enkelt och utan egentliga konstigheter. Något som är bra att tänka på här innan displayen monteras är att ta en fil och jämna till alla rester av brytkanter på både displaykortet och kortet för manöverjoxet. Jag missade det och insåg att jag borde ha varit lite vaknare när det gällde den saken.
Vid slutmonteringen skall manöverkortet passera genom displaykortet. passningen här är några tiondels millimeter så det måste vara rent och snyggt och även vid montaget i i lådan så blir det problem om det finns rester kvar på displaykortets ytterkant. Det passar helt enkelt inte in i spåret i kapslingen.

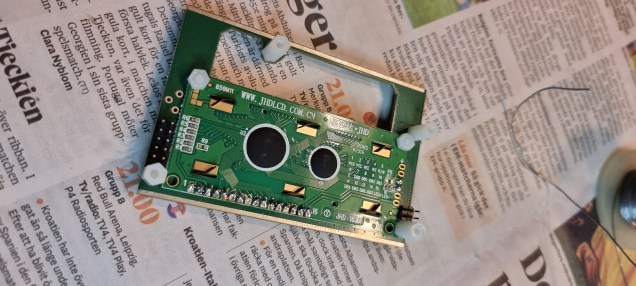

Här syns det färdigmonterade displaykortet. Glöm inte att en av plåtkanterna på displayen skall vikas ned så den inte kommer i konflikt med en större induktor på huvudkortet. Kolla det noga mot beskrivningen så undviker du några problem med detta.

Manöverkortet har jag inte tagit några speciella bilder på då det är utan några problem vid montaget.
Det man kan påpeka är ju att mikrofonen måste vändas rätt och benen måste böjas isär lite för att passa.
Den kommer inte att sitta diktmot kortet men det är inget problem. kontrollera bara att mikrofonen inte är högre än knapparnas hus.
Vidare är det viktigt att se upp vid montaget av knapparna att de sitter dikt mot kortet.

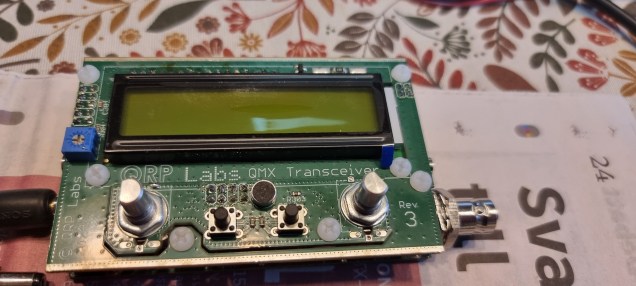

Vid provmonatget av radion förs manöverkortet genom displaykortet och här ser ni att det inte finns många tiondels mm att vingla på. Åter igen se till att kanterna på korten är renfilade från skrot och det skadar inte heller att runda av alla hörn på manöverkortet.

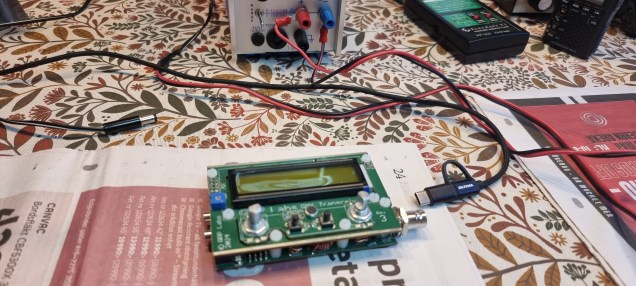

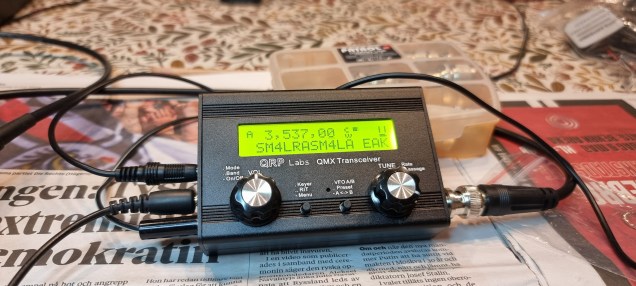

Nu är mojängen klar att prova.

Provning och nedladdning av firmware samt slutmontage

OBS! Jag vill påpeka en viktig sak nu, Det som jag beskriver är min erfarenhet i korthet av mitt bygge. DETTA ÄR INTE EN MANUAL och jag tar inget som helst ansvar för andra byggen av QMX.
Följ noga den riktiga manualen från QRP-Labs. OBS!
Nu kryper ”Smoke test nära. Det finns en sida där kontroller beskrivs innan du tar ett djupt andetag och sluter ögonen och lägger på spänning. FÖLJ DEN det rekommenderas varmt.
Jag fastnade på en av punkterna som visade att det fanns en kortslutning mot jord mellan mittstiftet på strömförsörjnings kontakten och en av de rotary encoders som sitter på manöverkortet. Bara att plocka isär och lägg en isoleringstejp på encodern så är problemet löst. Då var det bara att montera ihop igen.
Första provningen görs gärna med låg spänning säg 7 volt och en strömbegränsning på några hundra mA.
När du sätter spänning på den skall den inte dra ström och inget annat spännande skall hända.
Tryck på den västra knappen och då tänds displayen den är i detta läge tom.
Slå av spänningen.

Dax att ladda firmware och prova på riktigt

Nu är det dax att testa på allvar. Gå in på hemsidan och ladda ned den senaste versionen av firmware.
Packa upp zip filen om datorn inte gjort det automatiskt.
Koppla in radion i datorn med en USB C sladd.
Nu slår du på spänningen och trycker på den vänstra knappen, då dyker radion upp i din utforskare som en virituell USB sticka märkt QMX.
Dra in filen i ”QMX minnet” så kopieras det dit och så var detta färdigt.
Slå av spänningen och koppla bort datorn.
Slå på spänningen igen och tryck på den vänstra knappen nu kommer radion att ladda programvaran själv.
Göm inte att justera kontrasten på displayen samtidigt.
Då är det färdigt. Koppla in hörlurar mm. och konstatera att allt lever.

Slutmontering

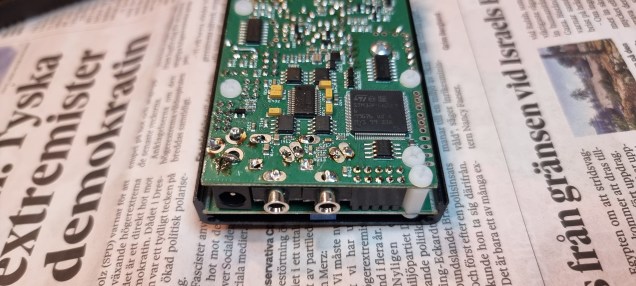

Slutmontering börjar med att lossa de nödvändiga nylonskruvarna på undersidan av huvudkortet. Ha koll på vilka du skall lossa, se instruktionerna.
Börja med att försiktigt ta bort huvudkortet från displaykortet och montera gaveln på den sidan där antennkontakten sitter. Montera displaykortet i sitt spår i kapslingen.

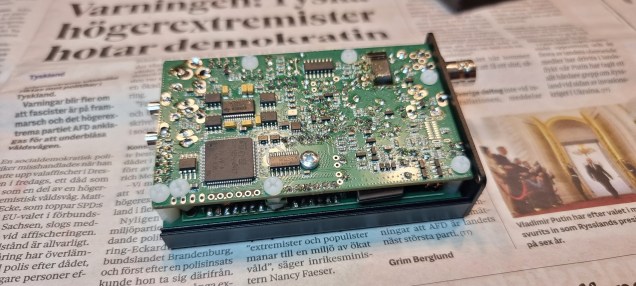

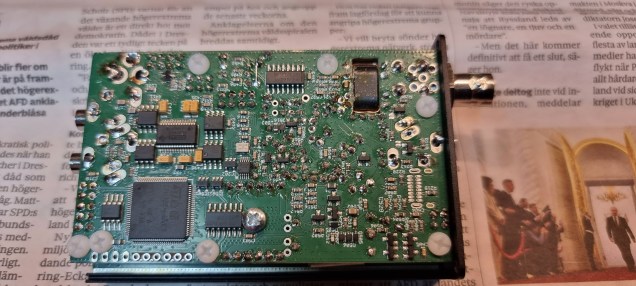

Här märks det om du inte rensat kortet från brytskråms. Sedan monteras huvudkortet tillbaka och skruvas fast med nylonskruvarna.
Vänd botten delen rätt och skruva fast den med gavlarna.
Montera sedan rattarna och tänk på att de skall sitta lite upphöjda så de inte hindras när du skall trycka ned dem.
Nu är allt monterat och nu återstår bara att göra de justeringar du önskar i menyerna. Detta är väl beskrivet i användarmanualen.
Inställning av filter och side tone är värt att läsa på om. Beroende på vilken side tone frekvens du väljer blir det olika möjliga val av möjliga filter. Det finns en bra film på U-Tube som beskriver detta.
Där finns även andra videos som beskriver olika inställningar som kan göras på QMX.

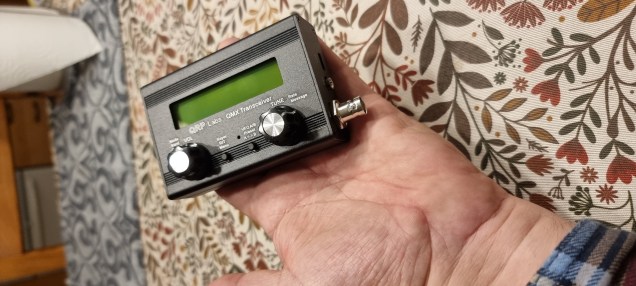

Det är en riktigt kul QRP rigg med många möjligheter.
Jag har kört lite med den och den låter och fungerar mycket bra.
Det kommer nya firmware uppdateringar med både ”bugfixar” och nya funktioner, så den här radion kommer att fortsätta att växa till sig ett tag fram över.
Just nu klarar den CW och digitala moder med sitt inbyggda ljudkort.
I skrivande stund såg jag att den 17/3 2025 släppte QRP-Labs en beta version av mjukvaran för SSB funktionalitet.
Så SSB som många längtat länge efter är nu på gång, men jag väntar på att den officiella versionen släpps innan jag provar.

SSB funktionalitet har kommit

Nu har det hänt!
Den 2/5 2025 släpptes den officiella versionen av av QMX firmware med SSB funktionalitet.
Bara att ladda ned och prova den. Inläsningen i riggen var rättfram och enkel. (se manualen).
Det dök snabbt upp sidor på U-tube som på ett mer eller mindre komplicerat sett beskriver från hur det fungerar i allmänhet till vikten av kalibrering av radion.
Om vi skall summera mina intryck hittills så kan man kortfattat säga att någon kalibrering verkar absolut inte nödvändig men det är väl klart att de variationer i bygget som man bidrager med kan resultera i optimeringar om man gör detta. Jag har INTE gjort något sådant. Det finns nog med parametrar att skruva på ändå om man vill. Den klassiska kommentaren RTFM är väl som alltid i sådana här sammanhang i allra högsta grad tillämplig. Jag har också hört att vissa är rädda att installera mjukvaran för att det har pangats sluttransistorer. Jag vet inte vad som hänt i de fallen men jag kan utan att veta säkert tänka mig några saker att vara vaken på .
Kör inte radion på 13,8 volts batterier.
QMX är en liten och kompakt radio så långa drifttider i sändningsläge kan vara olämpligt. Vid kaliberingen verkar det som om alla sekvenser körs i en följd och det kan nog resultera i en del värmeproduktion.
Detta kan vara något att tänka på vid moder som t.ex. WSPR som sänder i om jag inte minns fel i två minuter i sträck. Detta är som sagt bara gissningar från min sida. det kommer säkert klargöranden så småningom.

Åter till SSB äventyret. Först ta fram mikrofonen till gamla MKARS 80. den borde ju funka, hmm.
Fel i kontakten så bara att vända ringen och spetsen. kolla manualen. Anslut och prova lyssnande på en annan mottagare och det bidde ett Helve….s liv. bara dra ut och slänga mikrofonen i junkboxen, var trasigt både här och där. Då får man kasta sig över internet och beställa hem ett electret element och någon sorts liten brytare till PTT.

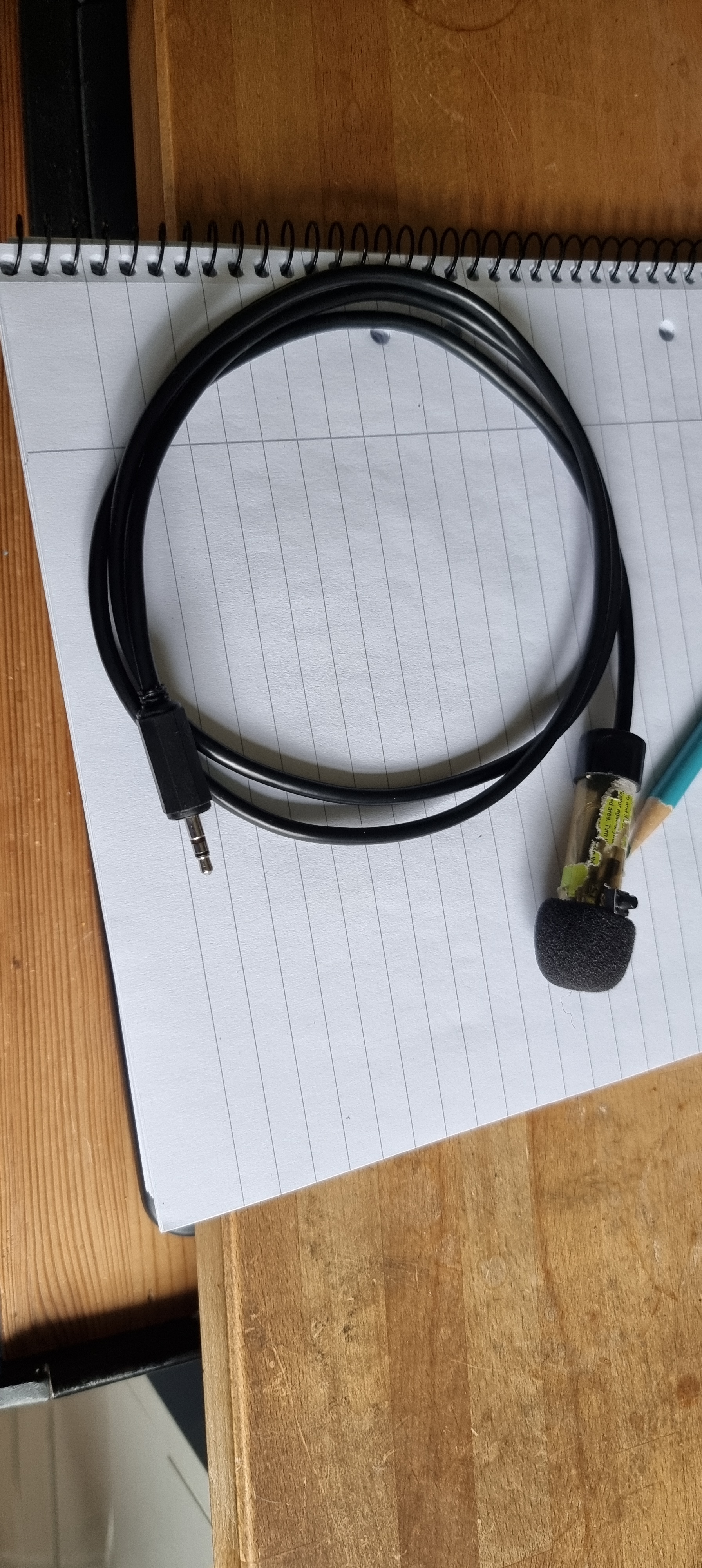

Sagt och gjort och så här blev det.

Det fungerar ok med en lite ”taktilbrytare” och ett plaströr att stoppa in det i.

Provning

Då var det dax att testa detta. För det första är menyerna för inställning av funktioner lite omgjorda. De gamla funktionerna är det samma men de specifika inställningarna för DIGI, CW och SSB är klustrade i separata menyer på ett bra sett. Hur gick det då med mina med möda fixade inställningar för CW filter mm.?
Alldeles utmärkt, alla tidigare inställningar ligger kvar trotts att ny firmware är inladdad. Snyggt jobbat Hans tycker jag.
Provningen lärde mig att mickens prestanda är av stor betydelse.
Jag ställde in micgain (grundinställning 50) på 60 och kompressorn på 2 alltså mycket försiktigt och det lät i mina öron bra.
Jag kopplade upp riggen på mina fasta antenner och provade på 20 och 40 meter med en OE och en OZ station. De gav mig rapporterna 56 och 57 respektive, men deras kommentarer var att jag var lite svagt modulerad.
Dagen efter fick jag chansen att prova med en amatör i Borlängetrakten ca. 10 mil här i från. Jag fick rapporten 57 av honom men det gav mig också möjligheten att prova olika inställningar. Det slutade med att jag har ställt micgain på 76 av 99 max och komperssorn på 6. I manualen antyds att man kan hålla sig till högre värden än så. Vi han inte testa så mycket men han hade inga negativa synpunkter på ljudkvaliteten med dessa inställningar, han tyckte att det lät mycket bra. Ljudet i mottagning är mycket bra med hörlurar. Jag är mycket glad över att ha den här burken. Äntligen har det kommit en relativt billig byggsatsradio som jag inte kan komma på något negativt att säga om. Mina gamla QRP riggar har på många vis varit bra men de har alltid något som inte är riktigt som man skulle önska sig. Vill man också ha SSB så får man titta i priskategorier som är av en helt annan storlek.

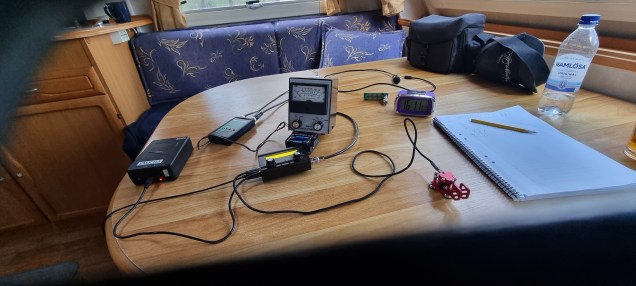

Portabel testen 18/5 2025

Det skarpa provet blev portabeltesten den 18/5 25. Där körde jag endast CW som det föll sig men jag provade uteffekten på SSB då jag hade mätaren med mig och det blev utslag på runt 3 watt. Det kommer att gå åt mera testande av SSB funktionen men det får jag återkomma till.
Körde på en 38 meter lång endmatad tråd kopplad till en QRP GUYS 49:1 mojäng. 1,3 i SWR på 80m och strax över 2 på 40 meter. Tur att min T1 tuner följde med. Antennen matas med drygt 15 meter RG174 kabel.
Allt strömförsörjt med ett litiumbatteri på 9000mAh.
Förmidagen avlöpte med fina rapporter på båda banden, t.ex. 579 till en station i Luleåtrakten på 40 meter.
Det blev en mycket skön söndag i trakten av Grangärde i södra Dalarna.
Mera om detta och den QMX plus jag också har kommer senare.

Hoppas vi ses på banden

73 de SM4LRA / Christer
